Не е тайна, че разходите, домашни рутери не може да се справи с високите скорости предлагани от доставчиците. Те могат да намалят скоростта, дори ако вашият план за данни е много по-висок.







Това е проблем, пред който са изправени много хора, които имат входящ трафик е скоростта на Ethernet до мрежата - 100 MB / сек и се прилага много ресурси протоколи L2TP и PPTP. Или, които не идват на ум, да направи рутер с ръцете си, който ще се занимава с по-висока скорост?

Три варианта на решаването на проблема

  1. Свързване кабел Ethernet директно в компютъра. Това е най-лесният вариант, но той е подходящ само за тези, които имат само един компютър у дома. И ако имате намерение да свържете други устройства, това е опцията, която няма да свърши.
  2. Закупуването на по-мощен маршрутизатор. Има модели, които са перфектно се справи с 100MB / скорост за протокола за L2TP, но те са надценени и качеството не винаги е по-различно.
  3. Домашна рутер самоделно. Ако сте разположена около къщата на стария "желязо", тя е на практика безплатно опция. И това ще бъде интересно за хора, които обичат нещо да се изработи и монтира домашно компютър.

Домашна дома рутер

Нека разгледаме третия вариант. Тъй като обикновено всички в къщата много различни "джаджи" се нуждае от връзка с интернет, и парите да се харчат за нов рутер или които не искам. Вероятно мнозина, разположена около старата дънната платка и един чифт ленти от RAM.

Изборът на оборудване, използвано

Поставете всяка дънна платка с процесора поне 100 MHz RAM и най-малко 128 УС. Всяко устройство за съхранение с не капацитет за съхранение на по-малко от 1 GB. За да инсталирате софтуера, който ще трябва CD-ROM или USB флаш устройство. Също така е необходимо две мрежови карти. Първо, за да "диалог" с доставчика, а вторият за домашната мрежа.

Изборът на софтуер за самоделно рутер. В нашия случай, целият необходим софтуер отдавна е създаден и се раздава за домашна употреба. Тя pfSense - програма, основана на FreeBSD, с която можете да създадете защитна стена / рутер. Разпространение има лесен за употреба интерфейс и е в състояние да произведе желаната конфигурация не е дори и опитен потребител.

Важно е да се знае, че pfSense програма е напълно безплатна и не трябва да се притеснявате, че използвате пиратски софтуер.

Изборът Pfsense

На pfsense.org сайт съдържа няколко версии на програмата за различни процесорни архитектури и размера на твърдия ви диск. Можете да изберете i386, защото команди са подкрепени от главния процесора. Друг вариант - от типа, използван от конзолата: VGA или сериен порт. По-добре да се избере използва VGA.

Инсталиране и конфигуриране на pfSense

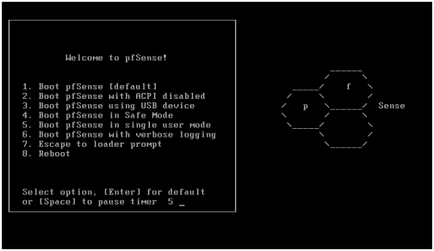

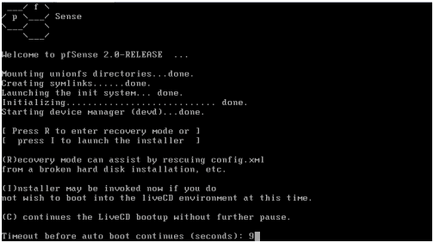

Разархивирайте сваления архив и програмата изпълнява процеса на съхраняване на изо изображение на CD или USB флаш устройство. всичко това натоварване на вашия рутер и вижте тук такъв интерфейс:

Маршрутизатор с свои ръце, за да се инсталира и конфигурира

PfSense интерфейс на програмата

Чакай малко, следното меню, където допълнително инсталиране трябва да натиснете «аз». Изберете раздела «приемете тези настройки». В следващото меню, натиснете «QUICKY / Easy Install», щракнете върху "OK" и да гледате на инсталацията на програмата. След приключване на инсталацията, изберете точка «многопроцесорни ядрото» и кликнете върху т «Reboot» - рестартиране, по време на който не забравяйте да премахнете вашия CD-ROM или USB флаш устройство.

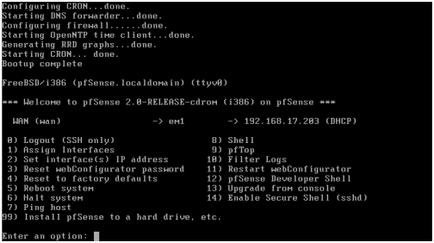

Рестартирането влезе тук е менюто:

Маршрутизатор със собствените си ръце да се инсталира и конфигурира

меню pfSense

pfSense софтуер ви позволява автоматично да настроите вашата мрежова карта, и попита какво ще работите с доставчика, и която домашната мрежа. Поради това натиснете клавиша «н», а след това «Въведете».

След това изпълнете следните стъпки:

  1. Вижте какво всички кабели в мрежата са изключени от обичай рутера, ако не, тогава извадете.
  2. Натиснете "а".
  3. Натиснете «» Enter и свържете кабела от домашната мрежа.
  4. Три пъти избутват «Enter» ключ.






Маршрутизатор със собствените си ръце, за да се инсталира и конфигурира

Създаване PFSENSE

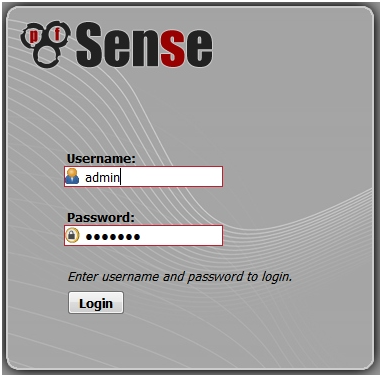

Маршрутизатор със собствените си ръце, за да се инсталира и конфигурира

Меню влизане в уеб интерфейса

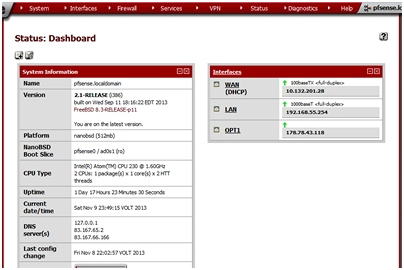

Тук виждаме снимка:

Път със собствените си ръце, за да се инсталира и конфигурира

Меню за настройка на рутер

Конфигуриране на порта WAN

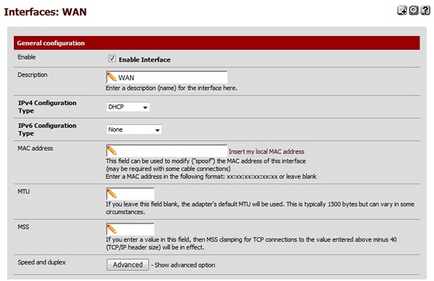

Влизаме в параметрите на портовете WAN, които са издадени от вашия Интернет доставчик.

Маршрутизатор със собствените си ръце, за да се инсталира и конфигурира

Меню за въвеждане WAN порт настройки

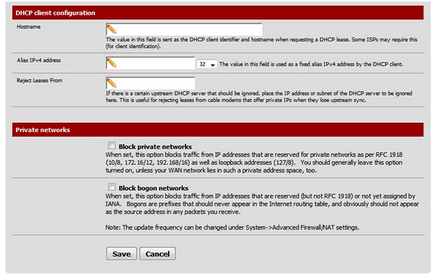

Ако обърнете внимание на две точки в долната част на програмата. Първо да блокира целия трафик от мрежата на сиво, втория блок на неизвестен мрежовия трафик. Първоначално се препоръчва както на елемента. И в бъдеще, когато тя ще работи, ще бъде възможно да се експериментира.

Маршрутизатор с свои ръце, за да се инсталира и конфигурира

Меню за въвеждане WAN порт настройки

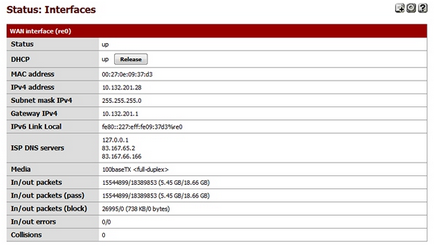

Следвайте доставчика на кабелна мрежа, свързваща до пристанището WAN. След това въведете в менюто Status-> Интерфейси, а след това се тества в мрежата.

Маршрутизатор със собствените си ръце, за да се инсталира и конфигурира

меню Network тест на производителността

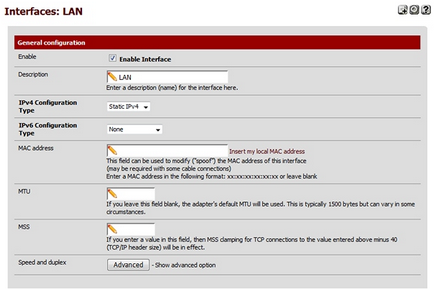

Създаване на пристанището LAN

Маршрутизатор със собствените си ръце, за да се инсталира и конфигурира

Меню за настройка на порт LAN

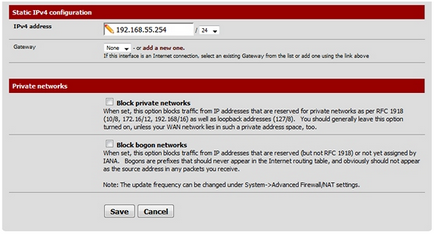

Както ще се въведе като порт интерфейс LAN всички настройки имаме тази процедура направено в началото на работата с рутера. Така че просто се провери стойностите.

Маршрутизатор със собствените си ръце да се инсталира и конфигурира

Меню за настройка на порт LAN

Конфигуриране на L2TP

Тази точка е най-важното, защото Тя осигурява свързаност към интернет. Предписва статичен маршрут на доставчика на L2TP сървър за тази цел изберете система-> раздел Routing рутери:

Маршрутизатор със собствените си ръце да се инсталира и конфигурира

Меню за настройка L2TP

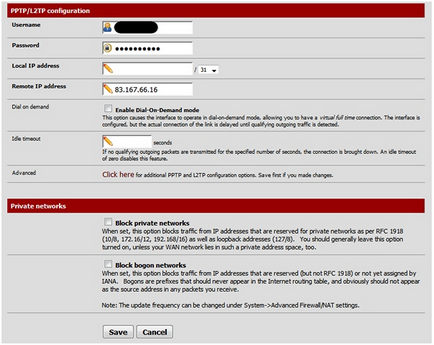

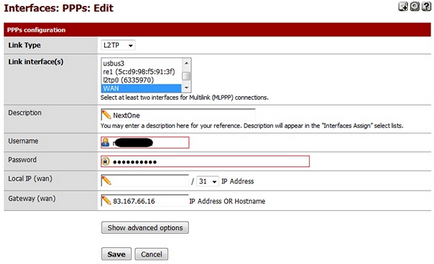

След това в продължение на пристанището WAN настройките произвеждат друго съединение. Klatsat меню Interfaces-> зададете раздела ПЧП, сложи знак плюс и въведете данните за връзка, която се издава от вашия Интернет доставчик.

Маршрутизатор със собствените си ръце, за да се инсталира и конфигурира

настройки на менюто връзки над пристанището WAN

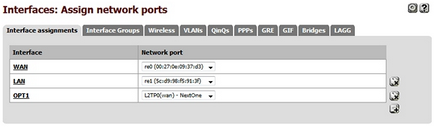

Ние отидете в раздела (задачи интерфейс), натиснете "+" и добавете интерфейс за създаване на L2TP връзки, наречени OPT1.

Маршрутизатор със собствените си ръце, за да се инсталира и конфигурира

интерфейси добави меню

Изборът Interfaces-> OPT1 и изпълнява включването му.

Маршрутизатор със собствените си ръце, за да се инсталира и конфигурира

Меню Създаване L2TP връзки

Автоматично попълнете всички полета, за които сте създали преди връзка.

Маршрутизатор със собствените си ръце, за да се инсталира и конфигурира

Меню Създаване L2TP връзки

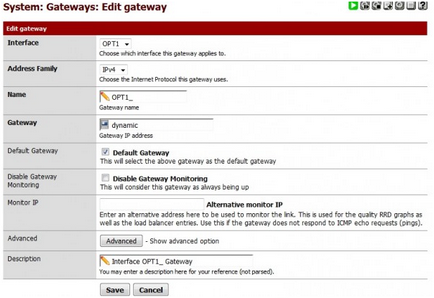

След това трябва да се промени шлюза по подразбиране. Изборът портал OPT1 интерфейс и след това всичките си искания ще отида до Интернет. Отиди в настройките на този интерфейс System-> Routing. изберете елемента, за да редактирате WAN (по подразбиране) и деактивирайте «Default Gateway». След това редактирайте OPT1 (по подразбиране) и изберете «Default Gateway».

Маршрутизатор със собствените си ръце, за да се инсталира и конфигурира

Меню шлюз по подразбиране селекция

Това е всичко - рутера сте готови. Само трябва да се рестартира и се проверява за сервизно обслужване.

Benchmark създаден рутер

Тествайте рутера относно протокола на L2TP издаден близка до скоростта на скоростта на Ethernet порт.

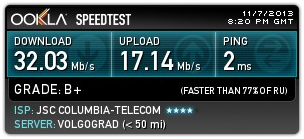

Индикатори на стария рутер (размер на 100 Мб / с):

Маршрутизатор със собствените си ръце, за да се инсталира и конфигурира

Тествайте старата рутера

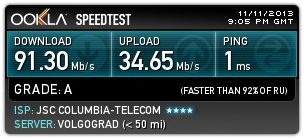

Индикатори на тест рутер:

Маршрутизатор със собствените си ръце, за да се инсталира и конфигурира

Тест домашно рутер
